[TESZT] ASRock X99 Extreme6/3.1 – szükséges plusz, ami kellhet

Az elmúlt hónapok célirányos híradásainak jelentős része az X99 alapú alaplapok megjelenésével foglalkozott. A Techaddikt.hu hasábjain is számos ilyen rendszerű alaplapot mutattunk be olvasóinknak – most jöjjön a soron következő, ezúttal az ASRock tálalásában: ASRock X99 Extreme6/3.1 alaplap-teszt következik.

asrock_x99_extreme6_31_techaddikt_teszt_002

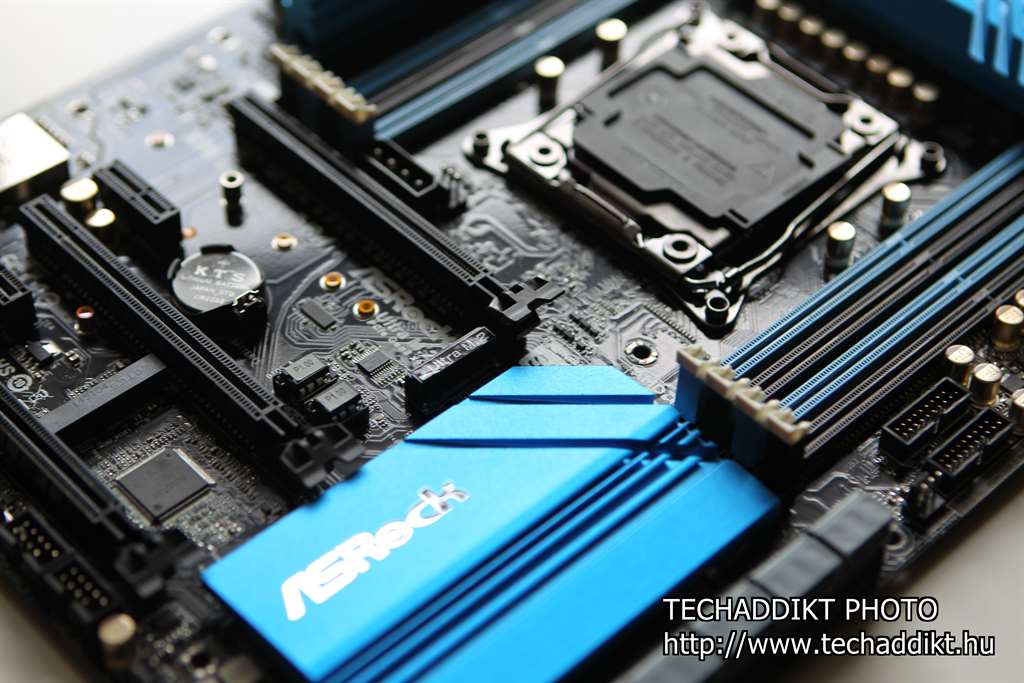

Több kategóriát is találhatunk az ASRock alaplap-felhozatala kapcsán, mi most az Extreme szegmenst, azaz annak egyik képviselőjét ragadtuk ki a sorból. Mint ahogyan a névválasztás is mutatja, a gyártó próbálta elkülöníteni a gamer- illetve túlhúzáson alapuló szekcióktól a témakört, de az is tény, hogy a szélsőségesbe hajló megoldások keresőinek próbáltak kedvezni a széria piacra dobásával.

asrock_x99_extreme6_31_techaddikt_teszt_009

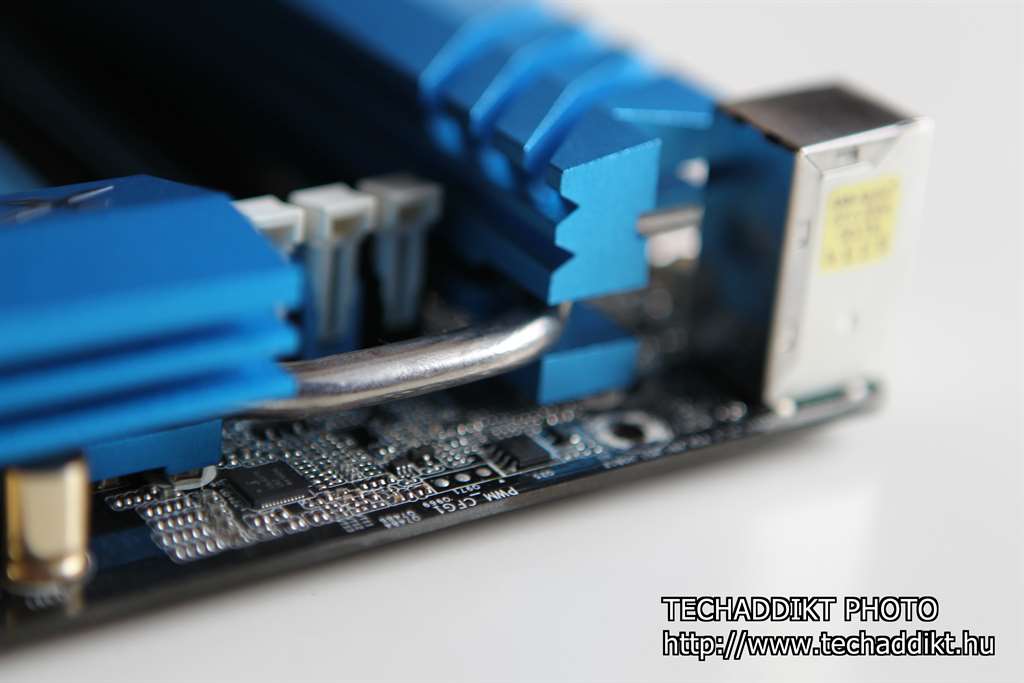

Az ASRock X99 Extreme6/3.1 alaplap kialakítását az úgynevezett ASRock Super Alloy anyaghasználat és architektúra jellemzi. Az XXL-es, magyarán szólva arányaihoz képest túlméretezett hűtésrendszer alumíniumból készült, így a hővezetés optimális; a 60A-s prémium kondenzátorok, valamint a szintén prémium ötvözettel megspékelt anyaghasználat a memória foglalatoknál is fellelhető.

asrock_x99_extreme6_31_techaddikt_teszt_013

Ha már szóba hoztuk a memória foglalat kialakításokat, meg kell említenünk, hogy a támogatás egészen négycsatornás DDR4 szabványig terjed (DDR4 3200+, OC is), 15 karátos aranyötvözetű DIMM érintkezőlábakkal. Így kifejezetten előremutató a ASRock X99 Extreme6/3.1 technológiája, már e téren is.

Az ASRock X99 Extreme6/3.1 alaplap LGA 2011-3 socketelésű, az Intel Core i7 és Xeon 18 magos processzorait is gond nélkül viszi. Mindezek remek kiegészítője a Digi Power egység, 12 profillal és egyéb szoftveres támogatásokkal, melyek révén a CPU- illetve RAM frekvenciák, illetve egyéb feszültségek kifejezetten jól szabhatók testre.

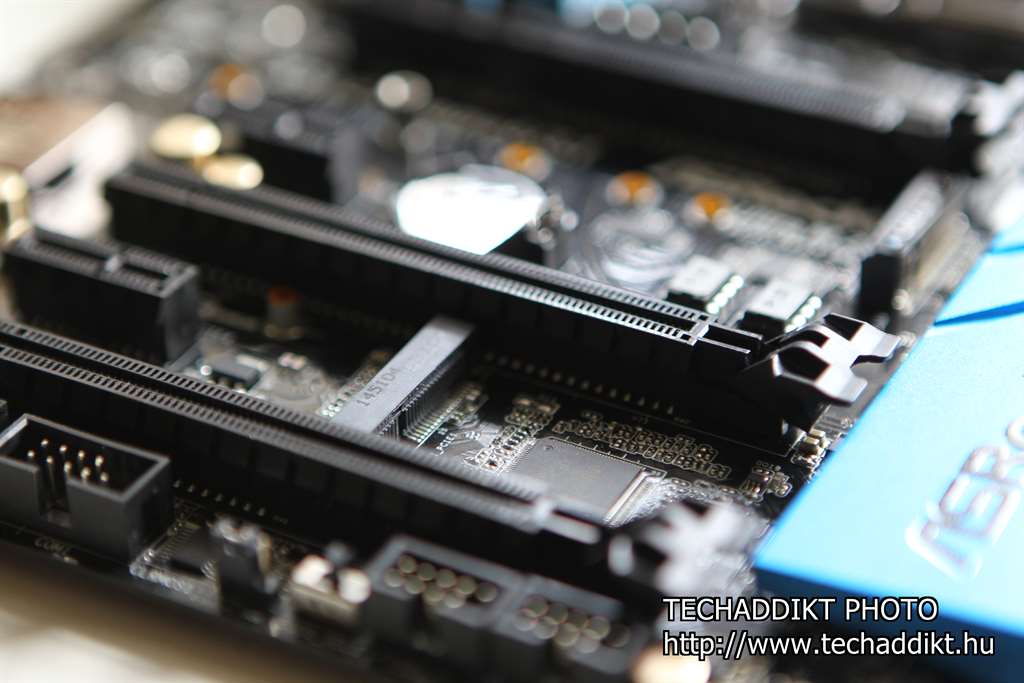

Összesen 5 darab PCIe slottal szerelték fel az ASRock X99 Extreme6/3.1 alaplapot, ezekből 3 darab 3.0×16, 2 darab 2.0×1 szabványt kapott. Jó kiegészítésként találunk 1 darab mini-PCIe aljzatot is, így tovább fokozható a sokoldalúság.

asrock_x99_extreme6_31_techaddikt_teszt_011

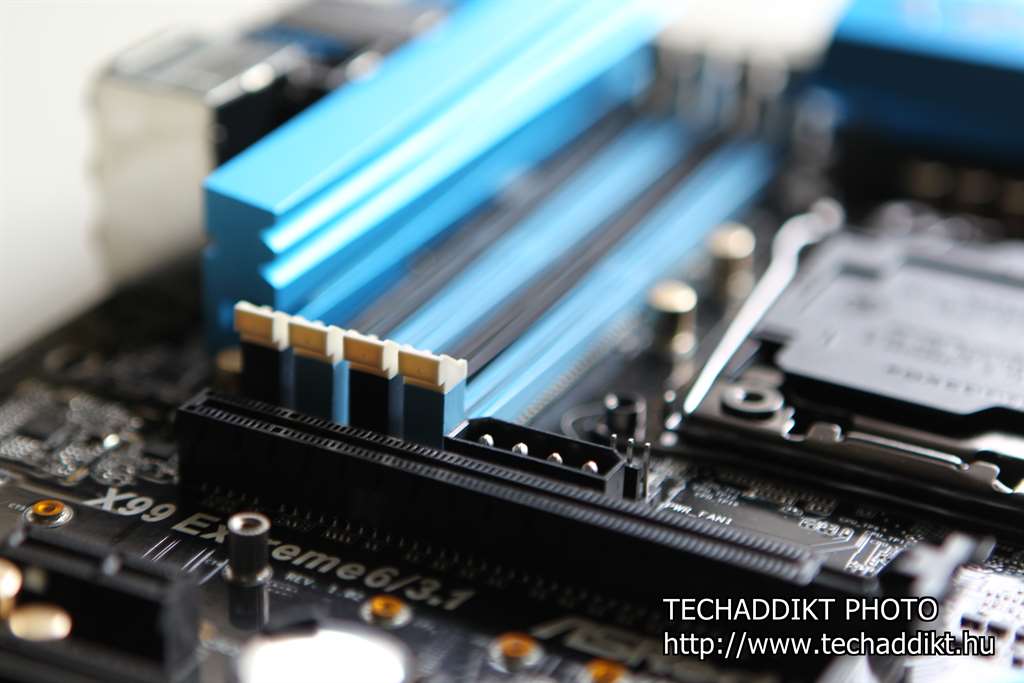

NVIDIA és AMD irányú fejlesztések egyaránt optimálisak az ASRock X99 Extreme6/3.1 esetében, ugyanis a tervezőmérnökök felvértezték a lapot az AMD 3 utas CrossFireX, illetve az NVIDIA szintén 3 utas SLI támogatásával – minden további nélkül egymás mellé állíthatunk párban VGA kártyát, a legfrissebb supporttal.

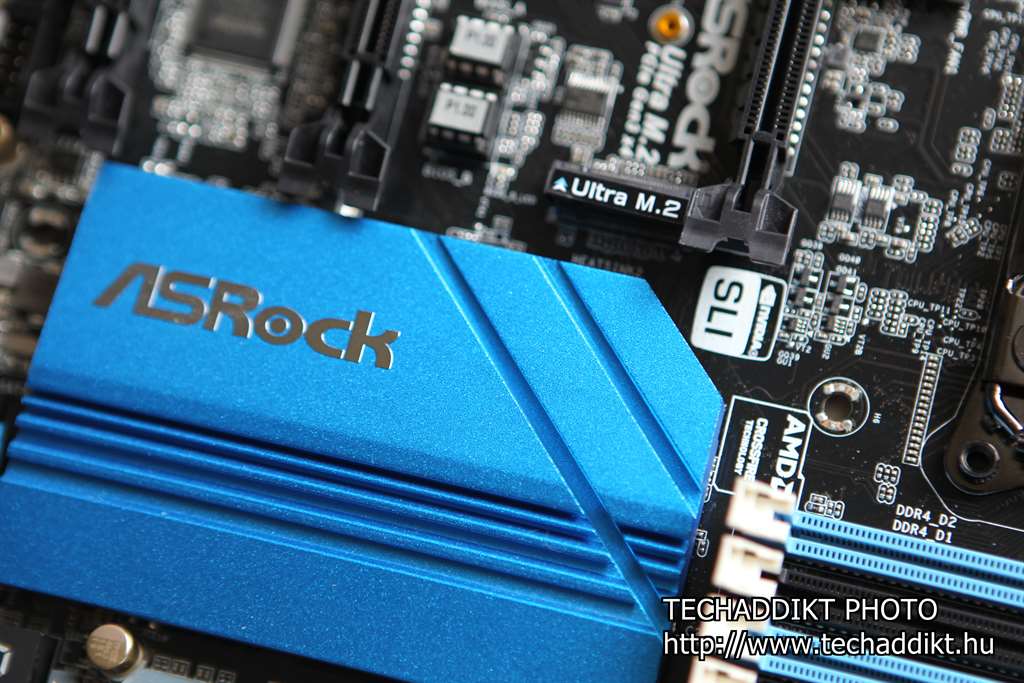

Háttértárolók csatlakoztathatósága tekintetében sincs ok a panaszra: az ASRock X99 Extreme6/3.1 nem kevesebb, mint 10 SATA3, 1 SATA Express, 1 eSATA, valamint 1 Ultra M 2 PCIe Gen3 x4 konnektorral rendelkezik.

asrock_x99_extreme6_31_techaddikt_teszt_003

Kiváló hangzást biztosít a fedélzeti audio chipset, melynek alapja a már jól ismert HD 7.1 csatornás Realtek ALC1150 audiókodek alapú rendszer. A mellékelt szoftverrel (Windows 10 alapokon az OS azonnal felismeri, és telepíti is) számtalan finomhangolási részletet kapunk, többsávos ekvalízerrel és hangprofilokkal.

S jöjjön a manapság oly népszerű USB 3.1! Az ASRock X99 Extreme6/3.1 alaplapján is megtalálható ez a tematika, ráadásul az USB 3.1 Type-C is jelen van, igaz, egyelőre egyetlen aljzattal, 10 Gb/s adatátviteli sebességgel. 3.1-es USB-ből kettő van, ez a Type-A osztály, itt hasonló az adatátviteli mód a Type-C-hez; 8 darab USB 3.0-ás bemenetet hordoz a hardver, ebből 4 előlapi előkészítésű (külön kábellel), 4 pedig hátlapi, integrálva az alaplapra. USB 2.0 nélkül sem maradunk, ezekből 7 került elhelyezésre, 4 az előlaphoz, 3 pedig a hátlaphoz integrálva.

asrock_x99_extreme6_31_techaddikt_teszt_007

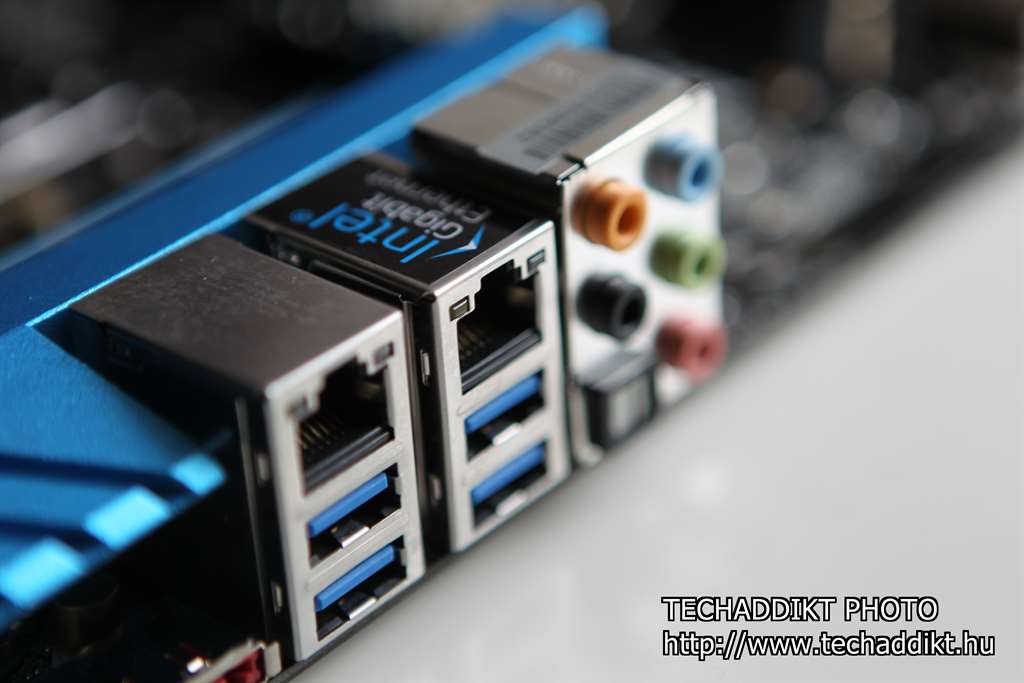

A kapcsolódást az Intel Gigabit LAN-ja nyújtja, de a Qualcomm Atheros Gigabit LAN-ja releváns. Folyamatos, szakadás- és lagmentes hálózatok létesítése tesztjeink során pillanatok műve volt.

Gyakorlatban az ASRock X99 Extreme6/3.1 alaplapja leginkább a stabilitásra lett kihegyezve méréseink szerint, megfelelő hardveregységekkel kiegészítve remekbeszabott játékgépet (bár nem konkrétan gamer-irányt képvisel), grafikus munkára beállított gépet, vagy akár erős, masszív munkahelyi PC-t is építhetünk segítségével. A túlhúzási mutatók szintén hardverfüggők alapvetően, de az tény, hogy az ASRock X99 Extreme6/3.1 ténylegesen masszív és fix környezetet nyújt szinte bármilyen felhasználási téren.

asrock_x99_extreme6_31_techaddikt_teszt_001

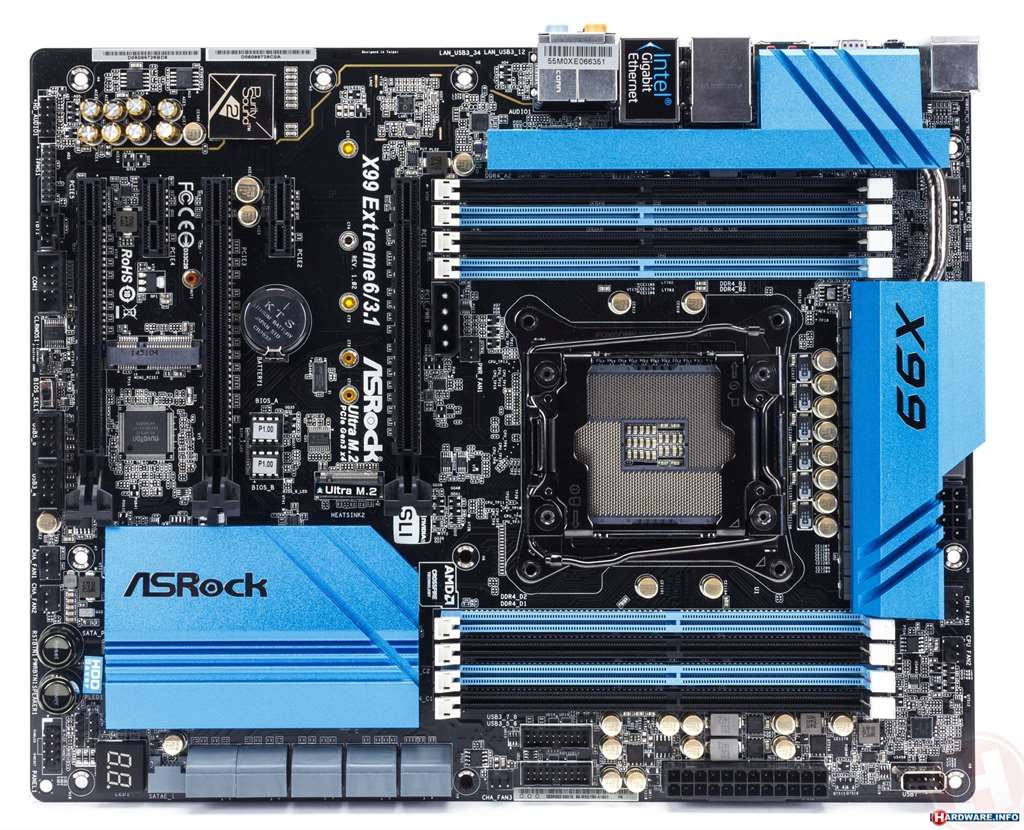

ASRock X99 Extreme6/3.1 specifikációk

 Általános
Egyéni tuljadonságok ASRock USB 3.1
– ASRock USB 3.1 Card/A+A (10 Gb/s)
– ASRock USB 3.1 Type-C Port (10 Gb/s)
ASRock X Series OC Socket
ASRock Super Alloy
– XXL Aluminum Alloy Heatsink
– Premium 60A Power Choke
– Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
– Ultra Dual-N MOSFET (UDM)
– Nichicon 12K Platinum Caps (100% Japan made high quality conductive polymer capacitors)
– Sapphire Black PCB
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock HDD Saver Technology
ASRock Full Spike Protection
ASRock APP Shop
Processzor – Supports Intel® Core™ i7 and Xeon® 18-Core Processors Family for the LGA 2011-3 Socket
– Digi Power design
– 12 Power Phase design
– Supports Intel® Turbo Boost 2.0 Technology
– Supports Untied Overclocking Technology
Chipset – Intel® X99
Memória – Quad Channel DDR4 Memory Technology
– 8 x DDR4 DIMM Slots
– Supports DDR4 3200+(OC)*/2933(OC)/2800(OC)/2400(OC)/2133 non-ECC, un-buffered memory
– Supports non-ECC RDIMM (Registered DIMM)
– Supports DDR4 ECC, un-buffered memory/RDIMM with Intel® Xeon® processors E5 series in the LGA 2011-3 Socket
– Max. capacity of system memory: 128GB
– Supports Intel® Extreme Memory Profile (XMP) 2.0
– 15μ Gold Contact in DIMM Slots

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

**További információért lásd Memória támogatási lista az ASRock weboldalán.

BIOS – 2 x 128Mb AMI UEFI Legal BIOS with multilingual GUI support (1 x Main BIOS and 1 x Backup BIOS)
– Supports Secure Backup UEFI Technology
– ACPI 5.0 Compliant wake up events
– SMBIOS 2.7 Support
– CPU, DRAM, PCH 1.05V, PCH 1.5V, VPPM Voltage Multi-adjustment
 Audio, Video és hálózat
Videokártyák – n/a
Audio – 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec)
– Premium Blu-ray Audio support
– Supports Surge Protection (ASRock Full Spike Protection)
– Supports Purity Sound™ 2
– Nichicon Fine Gold Series Audio Caps
– 115dB SNR DAC with differential amplifier
– TI® NE5532 Premium Headset Amplifier (Supports up to 600 ohm headsets)
– Direct Drive Technology
– EMI shielding cover
– PCB isolate shielding
– Supports DTS Connect
LAN – 1 x Intel® I218V (Gigabit LAN PHY 10/100/1000 Mb/s)
– 1 x Qualcomm® Atheros® AR8171 (PCIE x1 Gigabit LAN 10/100/1000 Mb/s)
– Supports Qualcomm® Atheros® Security Wake On Internet Technology (on Qualcomm® Atheros® AR8171)
– Supports Wake-On-LAN
– Supports Lightning/ESD Protection (ASRock Full Spike Protection)
– Supports Energy Efficient Ethernet 802.3az
– Supports PXE
 Bővíthetőség / Csatlakozók
Slotok – 3 x PCI Express 3.0 x16 Slots (PCIE1 @ x16 mode; PCIE3 @ x16 mode; PCIE5 @ x8 mode)*
– 2 x PCI Express 2.0 x1 Slots
– 1 x mini-PCI Express Slot
– Supports AMD Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
– Supports NVIDIA® Quad SLI™, 3-Way SLI™ and SLI™**
– 15μ Gold Contact in VGA PCIe Slot (PCIE1 and PCIE3)

*M.2 PCI Express modul telepítése esetén a PCIE5 foglalat kikapcsol.
28 sávos CPU telepítése esetén, a PCIE1/PCIE3/PCIE5 x16/x8/x4 sebességen működik.**28 sávos CPU telepítése esetén a 3-Way SLI™ nem támogatott. A 3-Way SLI™ támogatáshoz 40 sávos CPU-t telepítsen.
Tárolás – 10 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10 and Intel® Rapid Storage 13), NCQ, AHCI, Hot Plug and ASRock HDD Saver Technology (SSATA3_3 connector is shared with the eSATA port) (SSATA3_2 connector is shared with Ultra M.2 Socket)*
– 1 x SATA Express 10 Gb/s Connector (shared with SATA3_4 and SATA3_5)
– 1 x eSATA Connector, supports NCQ, AHCI and Hot Plug
– 1 x Ultra M.2 Socket, supports M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

*RAID is supported on SATA3_0 ~ SATA3_5 ports only.

**Support to be announced.

ASRock USB 3.1 Card/A+A – 2 x USB 3.1 Type-A Ports (10 Gb/s) (Supports ESD Protection (ASRock Full Spike Protection))
Csatlakozó – 1 x COM Port Header
– 1 x TPM Header
– 1 x Power LED Header
– 2 x CPU Fan Connectors (1 x 4-pin, 1 x 3-pin)
– 3 x Chassis Fan Connectors (1 x 4-pin, 2 x 3-pin) (Smart Fan Speed Control)
– 1 x Power Fan Connector (3-pin)
– 1 x 24 pin ATX Power Connector
– 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x HDD Saver Connector
– 1 x PCIe Power Connector
– 1 x Front Panel Audio Connector
– 1 x Thunderbolt™ AIC Connector
– 2 x USB 2.0 Headers (support 4 USB 2.0 ports) (Supports ESD Protection (ASRock Full Spike Protection))
– 1 x Vertical Type A USB 2.0
– 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection (ASRock Full Spike Protection))
– 1 x Dr. Debug with LED
– 1 x Power Switch with LED
– 1 x Reset Switch with LED
– 1 x BIOS Selection Switch
Hátsó panel I/O – 1 x PS/2 Mouse/Keyboard Port
– 1 x Optical SPDIF Out Port
– 1 x eSATA Connector
– 2 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection))
– 1 x USB 3.1 Type-C Port (10 Gb/s) (ASMedia ASM1142) (Supports ESD Protection (ASRock Full Spike Protection))
– 4 x USB 3.0 Ports (ASMedia ASM1074 hub) (Supports ESD Protection (ASRock Full Spike Protection))
– 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
– 1 x Clear CMOS Switch
– HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
 Más tulajdonságok/ Miscellaneous
Software és UEFI Software
– ASRock A-Tuning
– ASRock Disk Health Report
– ASRock USB Key
– ASRock APP Charger
– ASRock XFast LAN
– ASRock XFast RAM
– ASRock Restart to UEFI
UEFI
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock UEFI Guide
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Crashless BIOS
– ASRock OMG (Online Management Guard)
– ASRock UEFI System Browser
– ASRock UEFI Tech Service
– ASRock Dehumidifier
– ASRock Easy RAID Installer
– ASRock Easy Driver Installer
Support CD – Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar, Start8 (30 days trial)
Kiegészítők – 1 x ASRock USB 3.1 Card/A+A
– 1 x ASRock SLI_Bridge_2S Card
– 1 x ASRock 3-Way SLI-2S1S Bridge Card
– Quick Installation Guide, Support CD, I/O Shield
– 4 x SATA Data Cables
– 1 x HDD Saver Cable
– 1 x Screw for Ultra M.2 Socket
– 1 x Screw for mini-PCIe Slot
Hardware Monitor – CPU/Chassis temperature sensing
– CPU/Chassis/Power Fan Tachometer
– CPU/Chassis Quiet Fan (Auto adjust chassis fan speed by CPU temperature)
– CPU/Chassis Fan multi-speed control
– Voltage monitoring: +12V, +5V, +3.3V, CPU Input Voltage, CPU Internal Voltages
Form Factor – ATX Form Factor
– 2oz Copper PCB
– High Density Glass Fabric PCB
– Multiple Filter Cap (MFC) (Filter different noise by 3 different capacitors: DIP solid cap, POSCAP and MLCC)
Operációs rendszer – Microsoft® Windows® 10 64-bit / 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit
Tanusítványok – FCC, CE, WHQL
– ErP/EuP ready (ErP/EuP ready power supply is required)
