ASUS Sabertooth Z97 Mark 1 teszt

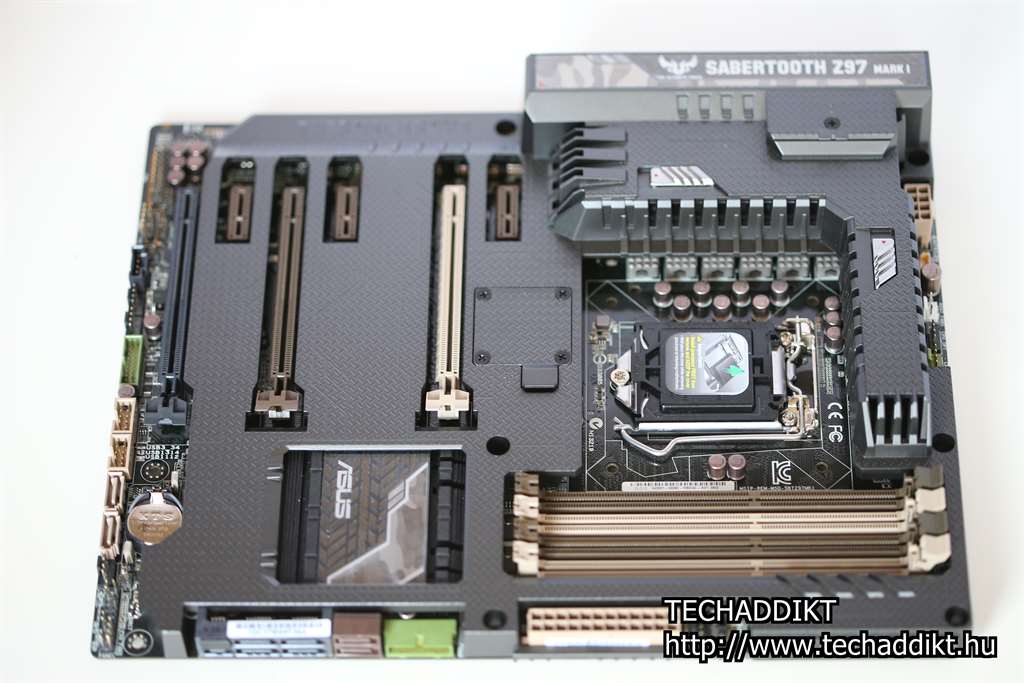

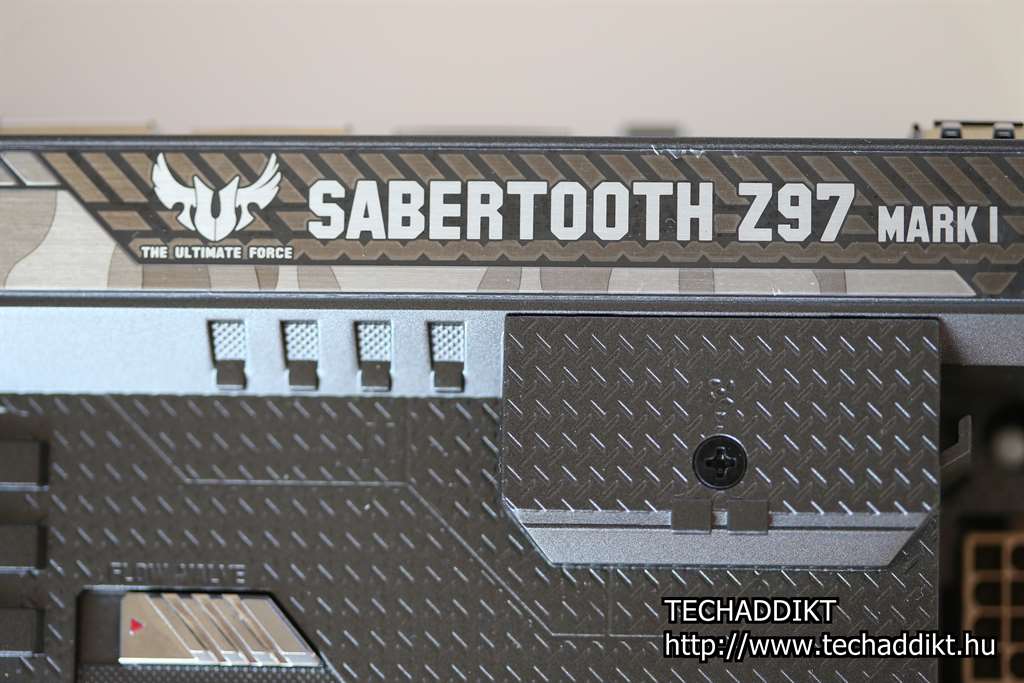

Idén lesz kettő éve, hogy az ASUS bemutatta a Z87-es alaplapcsaládot, mely kapcsán a leginkább újdonságnak számító, az egész rendszer számára négyutas optimalizálást biztosító Dual Intelligent Processors 4 volt fókuszban. A Z97 széria viszont túlmutat máris ezen, az elődétől eltérően már az ötutas megközelítés van érvényben. Hardvertesztünk alanya az ASUS Sabertooth Z97 Mark 1 alaplap, mely már a kicsomagolás menete közben is igen figyelemreméltó adottságokkal bír: a nyák burkolata egyben hőpajzs, mely nyilvánvalóan a rendszer hűtéséhez, az optimális hőmérséklet megtartásához járul hozzá. Az ASUS felső-középkategóriás alaplapjának hőpajzs-rendszerét tehát újratervezték a fejlesztőmérnökök, pontosan annak érdekében, hogy az előzőekénél optimálisabb eredmények legyenek elérhetők, nem nélkülözve az overclocking elképzeléseket sem. Itt gyorsan közbeszúrnánk, hogy az ASUS Sabertooth Z97 sorozat (Mark 1 és Mark 2 is) a TUF, azaz a The Ultimate Force elnevezésű alaplapcsalád jeles képviselői. Ahogyan az ASUS-tól már megszokhattuk, számtalan szójátékkal próbálják testközelibbé varázsolni termékeiket, itt sincs ez másképp: a TUF kiejtése értelmezhető Tough-nak is, ami viszont masszív, kemény, szívós szinonimákat hordoz; tehát nem titkoltan utal itt a gyártó az alaplapok időtállóságára, szavatosságára, és nem utolsó sorban megbízhatóságára. Az egyik legfontosabb újítás a korábbiakéhoz képest, hogy az ASUS Sabertooth Z97 Mark 1 rendelkezik SATA Express támogatással. Ez a jelenkori követelményeknek és elvárásoknak ismét kedvez, még inkább flexibilissé teszi az alaplapot. Nagy valószínűséggel a levegőztetéssel, illetve hűtés mechanizmus bemutatásával kellett volna kezdenünk, ha már bőségesen felemlegettük a témát az írás elején; most folytatjuk is ezzel. Az ASUS Sabertooth Z97 Mark 1 beépített légkavaró rendszerrel rendelkezik, ami annyit jelent, hogy simán, zökkenőmentesen portalaníthatjuk az alaplapot, megelőzve a későbbi, teljesítményromlást és ingadozásokat előidéző problémákat. Az LGA1150 processzorfoglalatot (5., az új 4. és a 4. generációs Intel Core i7/i5/i3/Pentium/Celeron processzorok fogadásához kifejlesztve) körülölelő L alakú keret felső részén állítható a keringetés iránya, melynek köszönhetően a kifújt levegő útiránya változtatható meg hathatósan. Az egész technológia lényege mindösszesen annyi, hogy a rendszer indítása után közvetlenül 15 másodpercig változik az integrált onboard hűtőventillátor forgási iránya, ezáltal a pajzs, illetve a kevésbé hozzáférhető összetevők alá felhalmozódott por a (meleg) levegővel egyetemben kifújásra kerül. Mindezekből az is kiderült nyilván, hogy az ASUS Sabertooth Z97 Mark 1 alaplap kifejezetten az optimalizált hűtésre lett tervezve, így ideális lehet azon gamerek számára is, akik elhívatottak a túlhúzás irányába. A TUF ICe beépített információs monitorozó rendszer pontosan ezért felel, a szenzor valós időben monitoroz minden terhelésre utaló információt, összeveti a rendszer pillanatnyi állapotát, a hőmérséklet ingadozását, vagy éppen fix értékét. Amennyiben közbeavatkozás szükséges (ventilátor RPM növelés, csökkentés, egyéb), a rendszer automatikusan megteszi, drasztikusabb esetben funkciók kerülnek letiltásra, hogy a működés tökéletes maradhasson. Hűtési hatékonyságért felel a Thermal Radar 2. Újdonság, hogy a vezérlés képes beleszólni a csatlakoztatott VGA kártyák hűtésébe is, bár egyelőre információink szerint ez az opció kizárólag ASUS videokártyákkal kivitelezhető (hamarosan beszámolunk erről is hamarosan elkészülő ASUS RADEON R9 290X DirectCU II OC videokártya-tesztünkben, sikerült-e összehangolnunk). Megerősített hátlap a védelemért és a még jobb hűtési hatékonyságért: ez a TUF Fortifier elnevezésű pajzs, egyfajta kiegészítője Thermal Armor hőpajzsnak. Ha visszaemlékezünk a korábbi alaplapokra, azok kialakítására – bár egyértelmű, hogy manapság is számos ilyen létezik – tudhatjuk, hogy az alsó felületen, vagy ha jobban tetszik: hátlapon az áramkörök, kondenzátorok forrasztási pontjain kívül nem sok minden volt található. Nos, az ASUS Sabertooth Z97 Mark 1 alaplap esetében, valamint az Intel Z97 lapkakészletével ellátott TUF lapokon, amelyek rendelkeznek Thermal Armor-ral – ez egy elsőszámú kiegészítő opció, mely ténylegesen is hasznos. Tapasztalataink is ezt támasztják alá, az alaplap házba illesztésénél sokkal könnyebb dolgunk volt, mint általánosságban véve, nem beszélve a hűtés hatékonyságáról tiszta, tényleges terheléses használat esetén. Nézzük részletesebben az ASUS Sabertooth Z97 Mark 1 alaplapot! Ahogyan azt feljebb már említettük, a processzorfogalat jelen esetben Intel Socket 1150 szabványú, tehát alkalmas az új 5-ik és a 4-ik generációs Intel Core i7/i5/i3/Pentium/Celeron processzorok fogadására. Mindezek mellett támogatottak az Intel 22 nm-s CPU-i is, valamint a Turbo Boost 2.0 technológia is rendelkezésre áll, bár ez nyilvánvalóan – kihasználhatóság tekintetében – függ a támogatottságtól. Négy DIMM memóriafoglalalt áll rendelkezésre a lapon, maximum 32 GB kapacitással. DDR3 RAM szabvány, 1866 MHz-tól lefelé preferálva, 1600, 1333 MHz non-EEC memóriamodulok csatlakoztathatók. Ismét a tunereknek két kedvező adat következik, ugyanis az ASUS Sabertooth Z97 Mark 1 támogatja az Intel Extreme Memory Proifile-t is, valamint a Kingston Hyper DIMM-et is, bár ez ismételten a társított processzor támogatottságának függvénye. Kapunk támogatást a multi GPU használathoz, tehát használhatunk akár két NVIDIA alapú VGA-t NVIDIA Quad-GPU SLI-n keresztül, vagy két AMD alapút az AMD Quad-GPU CrossFireX közbenjárásával. Ennek megfelelően a lap nem fukarkodik a VGA bővítőhelyekkel sem, rendelkezésünkre áll 2 darab PCIe 3.0/2.0 x16, egyszer x16 szorzóval vagy felezett kettős x8-x8 szorzóval, régebbi szabványú VGA kártyákhoz egy PCIe 2.0 x16, mely maximum x4 módban bírható működésre. „Sima” PCIe slotból, x1 szorzóval három darabot kapott az ASUS Sabertooth Z97 Mark 1. Természetesen integrált videokártyája is van az ASUS alaplapjának. Ez nem meglepően egy Intel HD Graphics alapú lapka, multi-VGA támogatással, HDMI és Display Portokkal. Akár a HDMI, akár a Display Port esetében maximálisan 4096 x 2160 képpontos felbontás érhető el 24 Hz-es képfrissítés mellett, míg 2560 x 1600-ban már 60 Hz mellett ténykedhetünk. A beépített grafikus kártya megosztott fedélzeti memóriát használ, maximálisan 512 MB-ot. Hangképzés tekintetében segítségünkre siet a Realtek ALC1150 8.1-es nagyfelbontású hangkodekje, mely rendelkezik a csatlakoztatott külső perifériák észlelésével (azaz a csatlakoztatás tényével), képes több stream egyidejű, párhuzamos lejátszására, valamint váltani az elő- és hátlapi csatlakozók kiosztása között. Veszteség nélküli, 192 KHz 24 bit hanggenerálásra is képes, True BD loss nélküli teljesírménnyel, audiojel árnyékolással. Mindezekért az elkülönített nyák audio rétegei felelnek, a bal és jobb sztereó csatorna egyenként, külön rétegen keresztül szólal meg. A jel-zaj arány mindössze 112 dB, számos filterrel megspékelve. Vessünk végül egy pillantást az ASUS Sabertooth Z97 Mark 1 alaplap speciális jellemzőire! A TUF Engine tápellátás egy 8+2 fázisú digitális rendszert jelent, mely révén sokkal biztonságosabb, egyenletesebb és egyben védettebb működés érhető el. Az újonnan tervezett TUF alkatrészek rendkívül strapabíróak, hadiipari kategóriájú (!) minősítést kaptak. Az új fémötvözetű tekercselések, a Ti-kondenzétorok, a MOSFET alkatrészek ellenállóak, az anyaguk nem fárad el idő előtt, ebből kifolyólag ténylegesen garantált a több éves, akár folyamatos, zavartalan működés lehetősége. Mindezeken felül számos, csak az ASUS-nál megtalálható funkció, összetevő, vagy ha jobban tetszik: opció jellemzi az ASUS Sabertooth Z97 Mark 1 alaplapot, mint például a MemoOK!, az Anti Surge túlfeszültség elleni védelem, az AI Suite 3, az AI Charger, a könnyedén átlátható és programozható ASUS UEFI BIOS, a növelhető teljesítményű USB 3.0 aljzatok, az USB töltés, és még számos egyéb érdekesség.

ASUS Sabertooth Z97 Mark 1 specifikációk

CPU: Intel Socket 1150 5-ik/új 4-ik/4-ik generációs Core i7/Core™ i5/Core i3/Pentium/Celeron processzorok. Támogatja az Intel 22 nm-es CPU-kat, továbbá támogatja az Intel Turbo Boost 2.0 technológiát

Lapkakészlet: Intel Z97

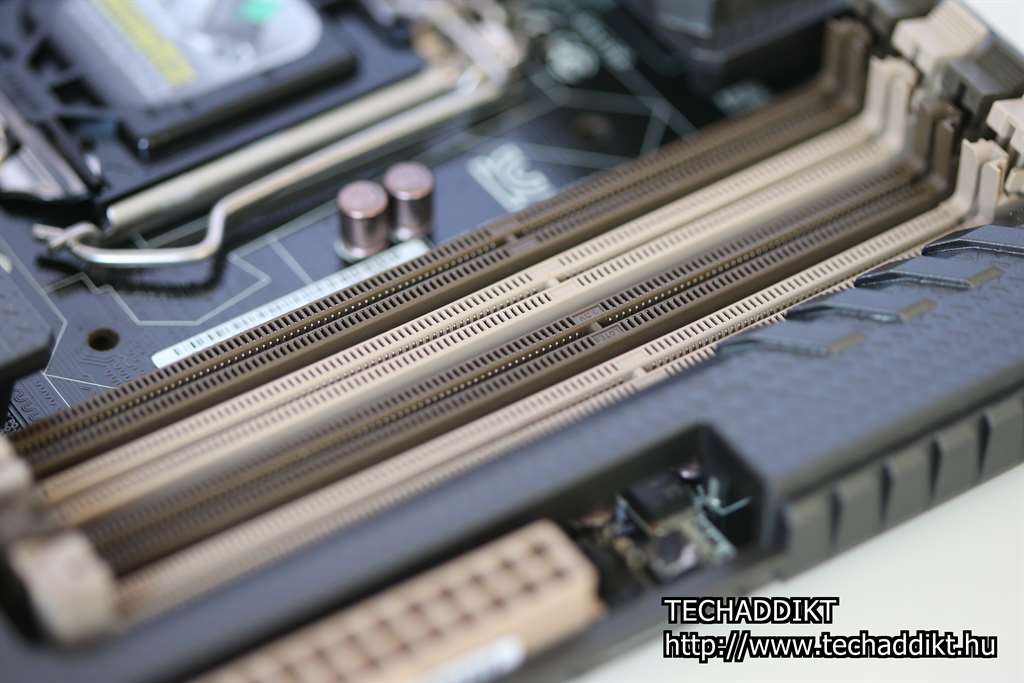

Memória: 4 x DIMM, maximum 32 GB, DDR3 1866/1600/1333 MHz non-ECC, nem pufferelt memória, kétcsatornás memória architektúra. Támogatja az Intel® Extreme Memory Profile-t (XMP)

Integrált grafika: Grafikus vezérlő – Intel HD Graphics, Multi-VGA kimenet támogatása: HDMI/DisplayPort csatlakozók. HDMI-kimenet támogatása maximum 4096 x 2160 (24 Hz) vagy 2560 x 1600 (60 Hz) felbontással. DisplayPort-kimenet támogatása maximum 4096 x 2160 (24 Hz) vagy 3840 x 2160 (60 Hz) felbontással. Maximális megosztott memória: 512 MB. Az Intel® InTru™ 3D, Quick Sync Video, Clear Video HD technológiák, Insider támogatása DP 1.2 Multi-Stream Transport kompatibilis, támogatja a DP 1.2 képernyő-sorbakötést maximum 3 képernyőig

Több GPU támogatása: van, NVIDIA Quad-GPU SLI technológia és AMD Quad-GPU CrossFireX technológia

Bővítőhelyek: 2 db PCIe 3.0/2.0 x16 (1x x16 vagy 2x x8/x8), 1 db PCIe 2.0 x16 (maximum x4 módban), 3 db PCIe x1

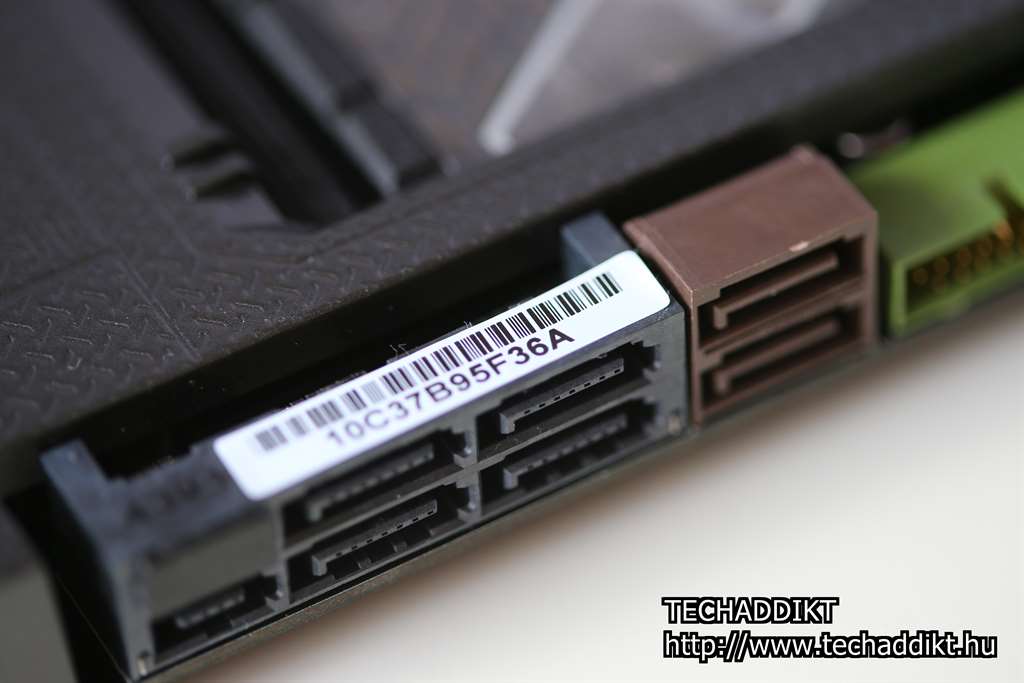

Háttértár támogatás: Intel Z97 lapkakészlet – 1 db SATA Express csatlakozó, 2 db SATA 6.0 Gb/s csatlakozóval kompatibilis, 4 db 6 Gb/s SATA-csatlakozó. Támogatott módok: 0, 1, 5, 10. Az Intel Smart Response, Intel Rapid Start és Intel® Smart Connect technológiák támogatása. ASMedia PCIe SATA vezérlő – 2 db 6 Gb/s SATA-csatlakozó

LAN: Intel I218V, 1 db Gigabit LAN vezérlő, dupla kapcsolat az integrált MAC-vezérlő és a fizikai réteg (PHY) között. Realtek 8111GR, 1 db Gigabit LAN vezérlő. Kettő Gigabit LAN vezérlő – 802.3az Energy Efficient Ethernet (EEE) megfelelés

Audioformátumok: Realtek ALC1150 8 csatornás nagyfelbontású hangkodek. Támogatott funkciók: bedugott csatlakozók felismerése, több folyam egyidejű lejátszása (multi-streaming) , az előlapi csatlakozók funkciójának átváltása. 192 KHz-es/24 bit abszolút hangmagasságú True BD, veszteség nélküli hang, optikai S/PDIF kimeneti csatlakozó hátul, BD audioréteg tartalomvédelem, audiojel-árnyékolás: precízen elkülöníti az analóg és digitális jeleket és nagymértékben csökkenti a multilaterális interferenciát. Külön nyomtatott áramköri audio-rétegek: a bal és jobb csatorna külön rétegen kapott helyet, javítva az érzékeny audiojelek minőségét. Audioerősítő: kiemelkedő hangminőséget nyújt a fejhallgató és a hangszórók fantasztikus hangjának biztosításához, különleges pattogásmentes áramkör: csökkenti a bekapcsoláskor előforduló pattogó zajokat az audiokimeneteken. Kiváló minőségű, 112 dB jel-zaj arányú (SNR) sztereo visszajátszás (a hátsó vonali kimeneten) és 104 dB SNR-es felvételi bemenet (vonali bemenet)

USB csatlakozók: Intel Z97 lapkakészlet – 6 USB 3.0/2.0 csatlakozó (2 a hátlapon, 4 az alaplap közepén). ASMedia USB 3.0 vezérlő – 2 USB 3.0/2.0 csatlakozó (2 a hátlapon). Intel Z97 lapkakészlet: 8 USB 2.0/1.1 csatlakozó (4 a hátlapon, 4 az alaplap közepén)

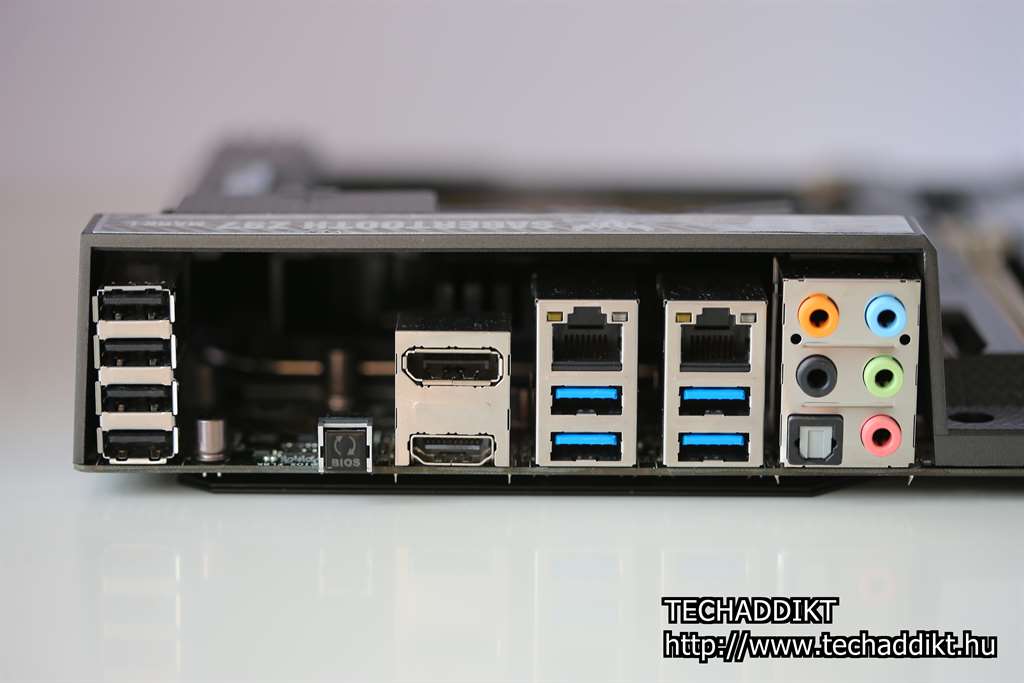

Hátoldali I/O portok: 1 db DisplayPort, 1 db HDMI, 2 db LAN (RJ45) port, 4 db USB 3.0, 4 db USB 2.0, 1 db optikai S/PDIF kimenet, 5 db audio jack, 1 db USB BIOS Flashback gomb

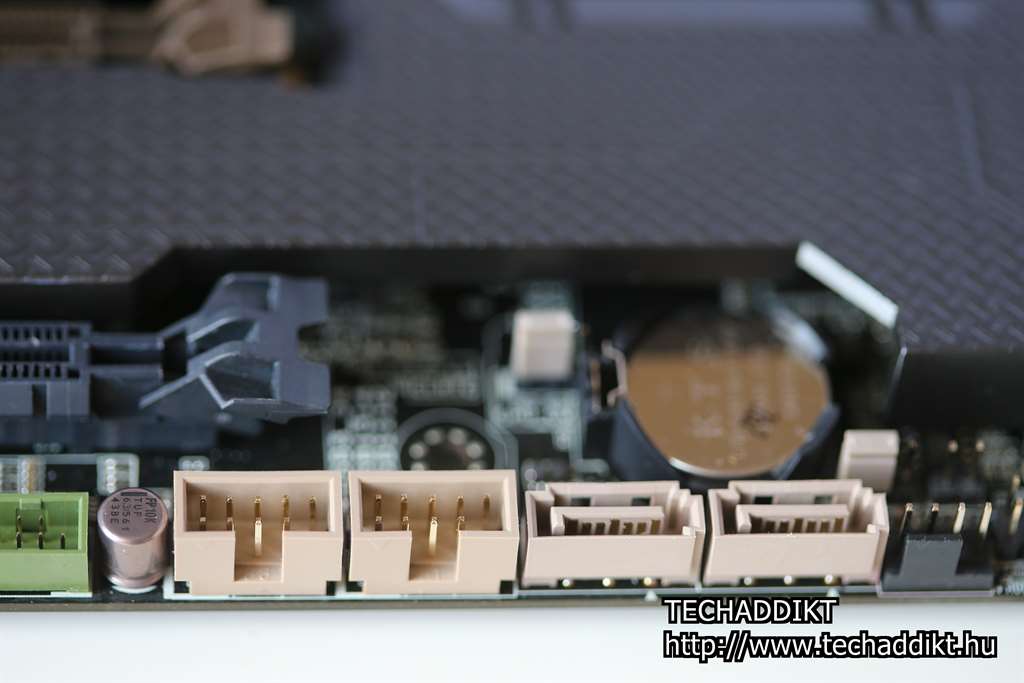

Belső I/O: 2 db USB 3.0 csatlakozó további 4 USB 3.0 port használatához (19 tűs), 2 db USB 2.0 csatlakozó további 4 USB 2.0 port használatához, 1 db SATA Express csatlakozó: , 2 db SATA 6.0 Gb/s csatlakozóval kompatibilis, 6 db 6 Gb/s SATA-csatlakozó, 1 db TPM tüskés csatlakozó, 1 db CPU-ventilátor csatlakozó (1 db 4 tűs), 4 db házventilátor-csatlakozó (4 db 4 tűs), 1 db CPU OPT ventilátorcsatlakozó (1 db 4 tűs), 1 db S/PDIF ki tüskés csatlakozó, 3 db segédventilátor-csatlakozó (2 db 3 tűs, 1 db 4 tűs), 1 db 24 tűs EATX tápcsatlakozó, 1 db 8 tűs ATX 12 voltos tápcsatlakozó, 1 db előlapi audiocsatlakozó (AAFP), 1 db rendszerpanel, 1 db MemOK! gomb, 1 db Thunderbolt tüskés csatlakozó, 3 db hőérzékelő-csatlakozó, 1 db DRCT tüskés csatlakozó, 1 db CMOS-törlő jumper

BIOS: 64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.8, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 2, CrashFree BIOS 3, F11 EZ Tuning varázsló, F6 Qfa n vezérlő, F3 Kedvencek, Gyorsjegyzet, Utolsó módosítások napló, F12 PrintScreen, F3 gyorsbillentyű funkció és ASUS DRAM SPD (Serial Presence Detect, soros jelenlét-észlelés) memóriainformációk

Szabvány, méret: ATX, 30.5 cm x 24.4 cm
