[TESZT] GIGABYTE GA-Z170X-UD5 – megoldás a masszív és stabil használathoz

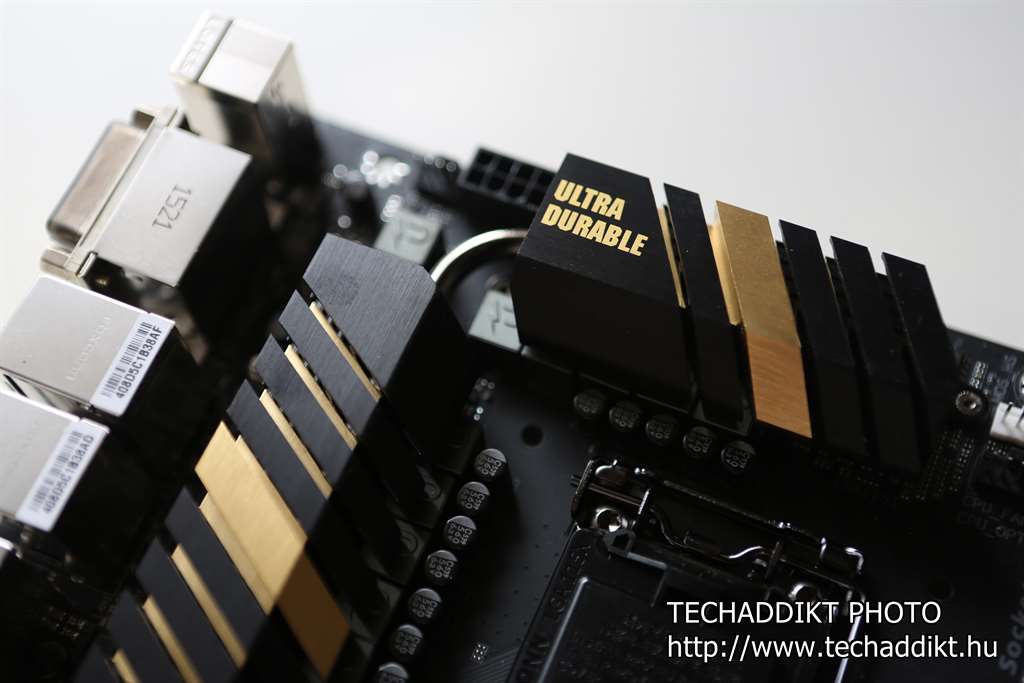

Korábbi GIGABYTE alaplaptesztünkben a Z170X széria játékra kihegyezett, alapvetően hűtésben megerősített hardverét mutattuk be a Techaddikt.hu és a Napimagazin.hu olvasóinak. Nos, létezik a GIGABYTE palettáján számos, Z170X alapú Socket 1151 aljzatú (aranyozott socket) alternatíva, jöjjön az UD5 verzió, amely szinte megszólalásig hasonló tulajdonságokkal bír, mint a gamer verzió.

gigabyte-z170x-ud5-teszt-techaddikt-008

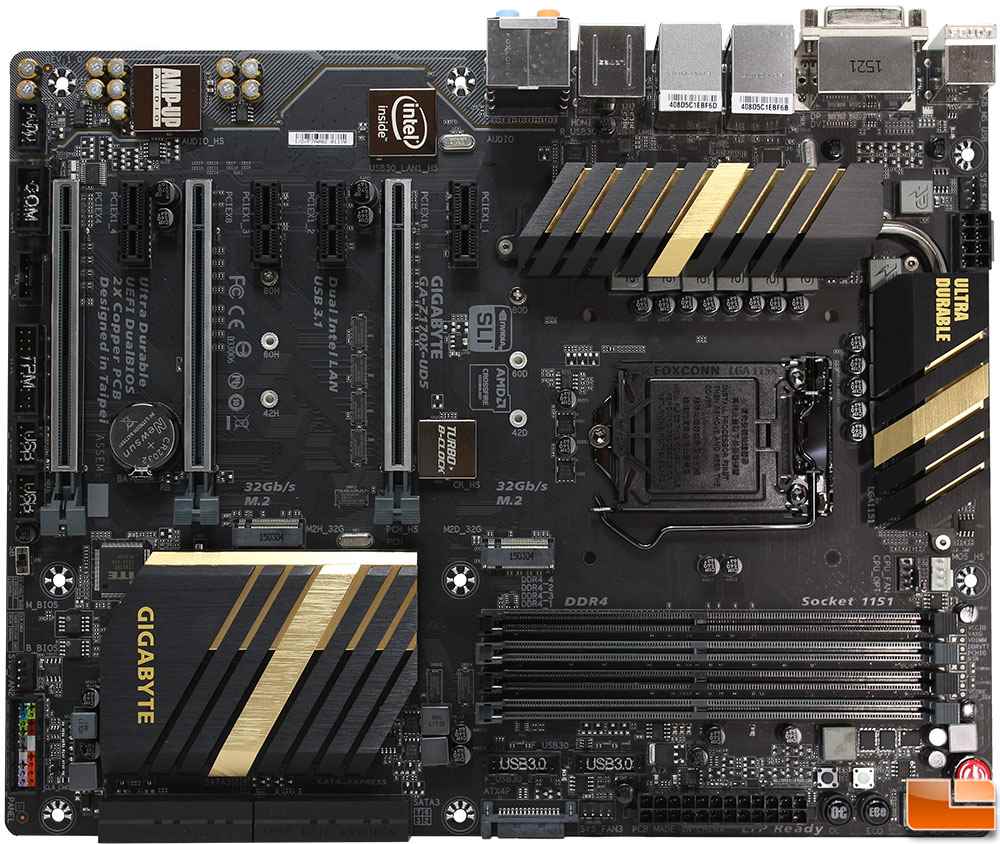

Rendkívül illusztris küllemmel érkezik a GIGABYTE Z170X-UD5, ugyebár a trend napjainkban, hogy minél színesebb, feltűnőbb, árnyalás nélküli kontrasztokkal felruházott alaplap kerüljön nagy valószínűséggel az átlátszó plexiburkolatú gépházba. LED-ek, fényszállal átszőtt kábel-tokozások, egyebek. Nos, ha a GIGABYTE Z170X-UD5 nem is kifejezetten ilyen, ettől függetlenül tartogat rengeteg pluszt akkor, ha asztali PC konfiguráció építésbe kezdenénk. A látvány minősége itt is garantált.

gigabyte-z170x-ud5-teszt-techaddikt-001

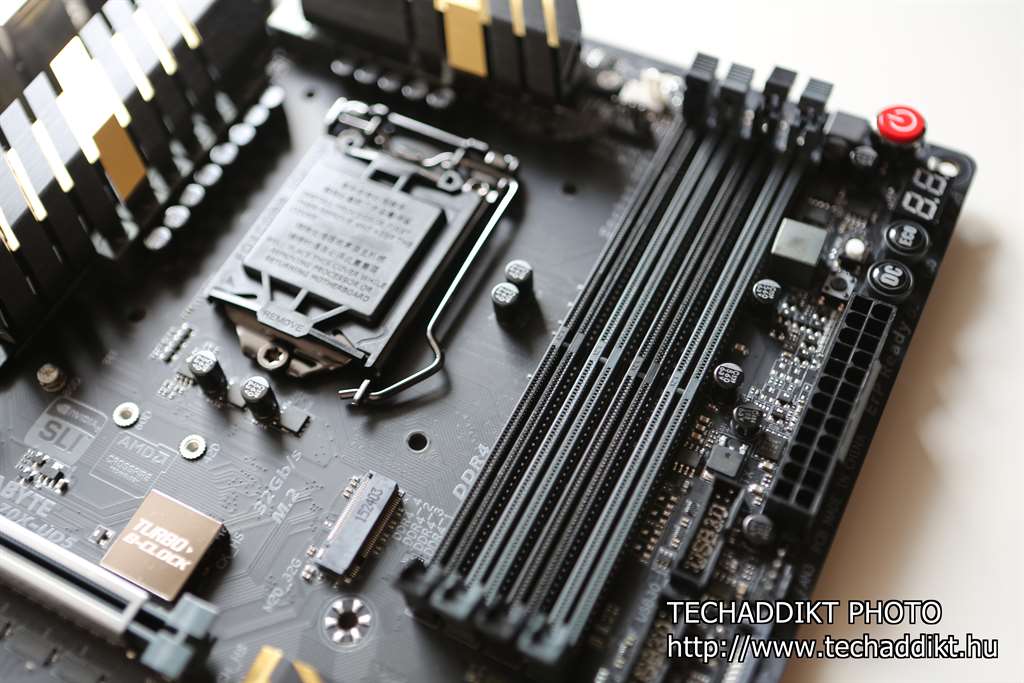

Az GIGABYTE Z170X-UD5 1151-es CPU-khoz nyújt jó alapot, konkrétan a hatodik generációs Intel Core processzorok terén. Ez már önmagában is jó alap ahhoz, hogy stabil, erőteljes platformra építhessük a desktop konfigot, mindehhez azonban szükségeltetik a combos DDR4 RAM támogatás is. Sínből van négy, ezek kétszeres rézötvözetű lábakat kaptak; akár 64 gigabájtnyi rendszermemória installálható, dupla csatornás.

gigabyte-z170x-ud5-teszt-techaddikt-011

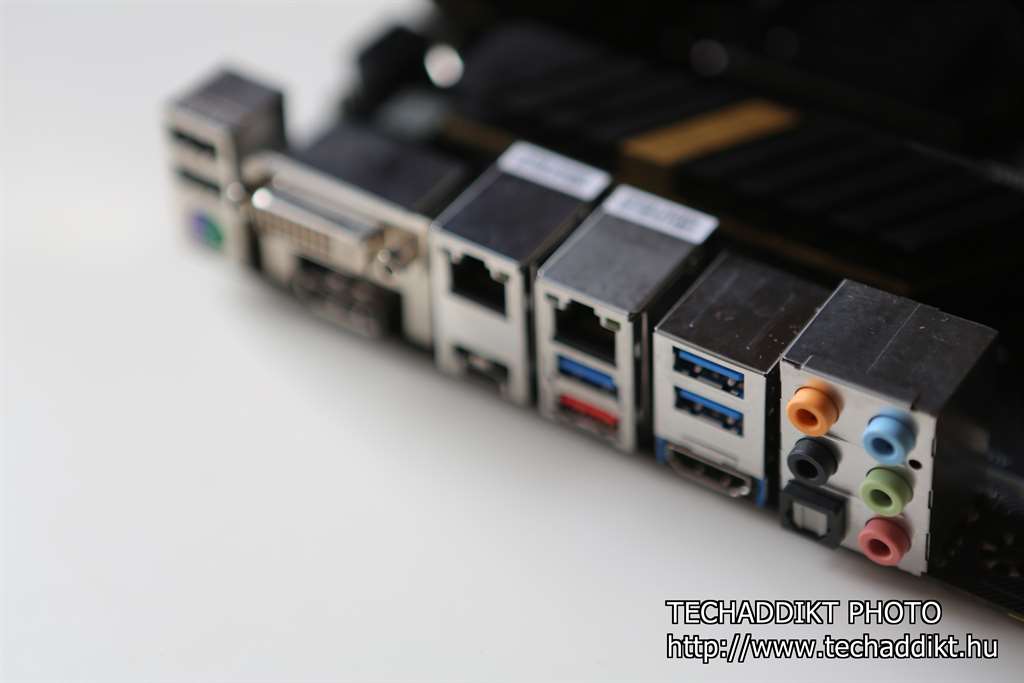

Gyors adatátvitelre képes a GIGABYTE Z170X-UD5, nem csak a belső perifériákkal kommunikál magas sávszéllel, hanem a külső egységek csatlakoztatása is gyerekjáték. Az Intel által fémjelzett USB 3.1 aljzatokhoz a gyártó mellékelte az USB Type-C technológiát is, amely előrejelzések szerint a világszintű következő generációs univerzális csatlolófelületet jelenti majd a PC-s iparágban, Legyen így, drukkolunk, szeretjük nagyon, azzal együtt, hogy a 3.1-es USB is maradéktalanul kielégíti a jelenlegi igényeket (nem beszélve arról, hogy még a „sima” 3.0 is teljes mértékben elegendő lehet napi szintű feladataink elvégzéséhez.)

gigabyte-z170x-ud5-teszt-techaddikt-013

Fontos egy mai kor követelményeit teljesíteni tudó asztali PC esetében az is, hogy teljesítse a viszonylag magas elvárásokkal bíró grafikus megjelenítési normákat. Így nem meglepő hogy a GIGABYTE Z170X-UD5 alaplap 3 utas grafikai támogatással lett felvértezve, itt is megkapta a termék az Ultra Durable fémpajzsot, mely révén a hűtés és védelem hatásfoka szinte maximálisnak jellemezhető. Egyébként a dual PCIe harmadik generációs szabványa akár 32 Gbps adatátvitelt is képes kezelni, nem beszélve arról, hogy a lap kifejezetten kedvez az SLI vagy CrossFire konfigurációk kiépítéséhez. No meg persze a jelenleg folyamatosan egyre nagyobb népszerűségnek örvendő PCIe alapú SATA SSD illetve NVMe támogatottságról sem szabad megfeledkeznünk.

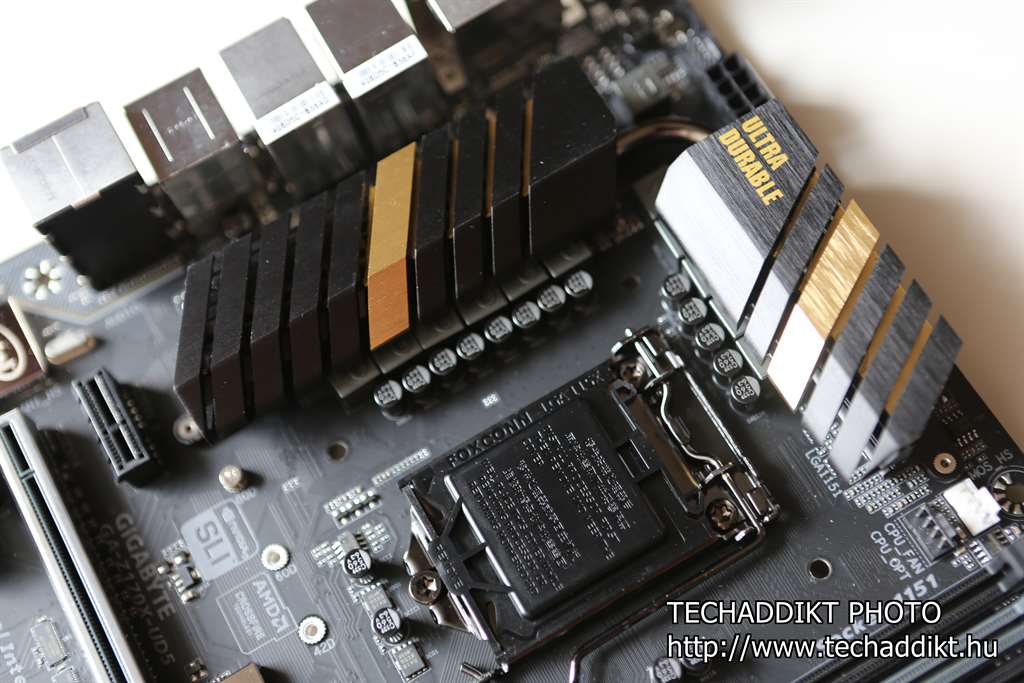

gigabyte-z170x-ud5-teszt-techaddikt-004

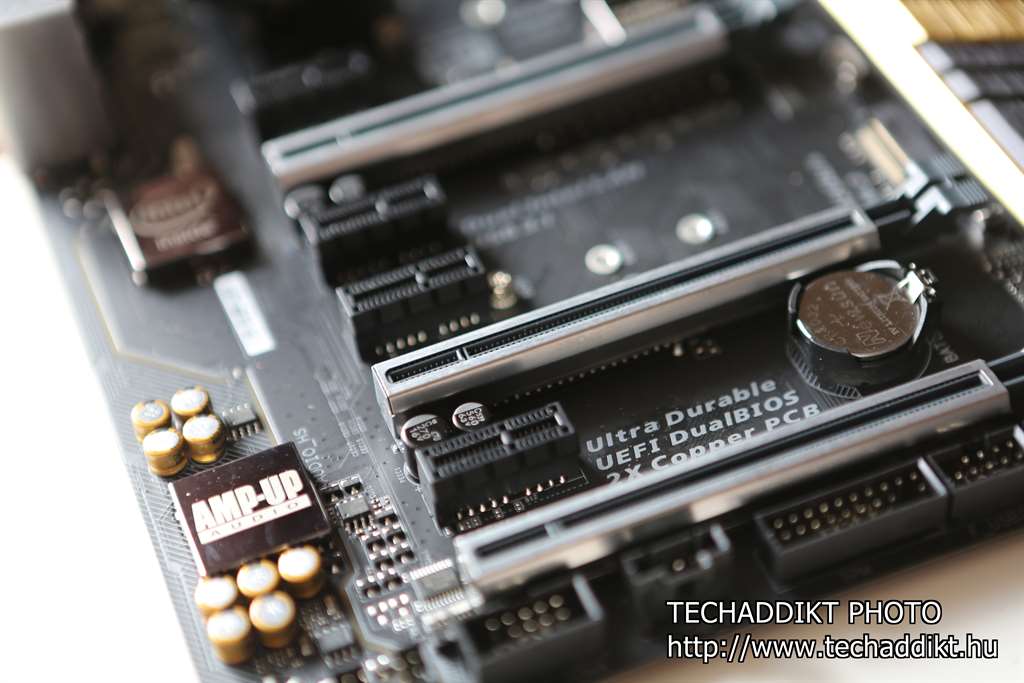

Összesen három, egymástól független SATA alapú HDD-t és/vagy SSD-t tudunk csatlakoztatni a GIGABYTE Z170X-UD5 alaplaphoz, ugyanis 3 SATA Express konnektorral lett felszerelve a hardver. Ezek az aljzatok 16 Gbps adatforgalom mozgatására képesek, ami szintén kiváló érték, igaz, pontosan a fele a PCIe slotos megoldásoknál mértnek és előirányzottnak.

gigabyte-z170x-ud5-teszt-techaddikt-012

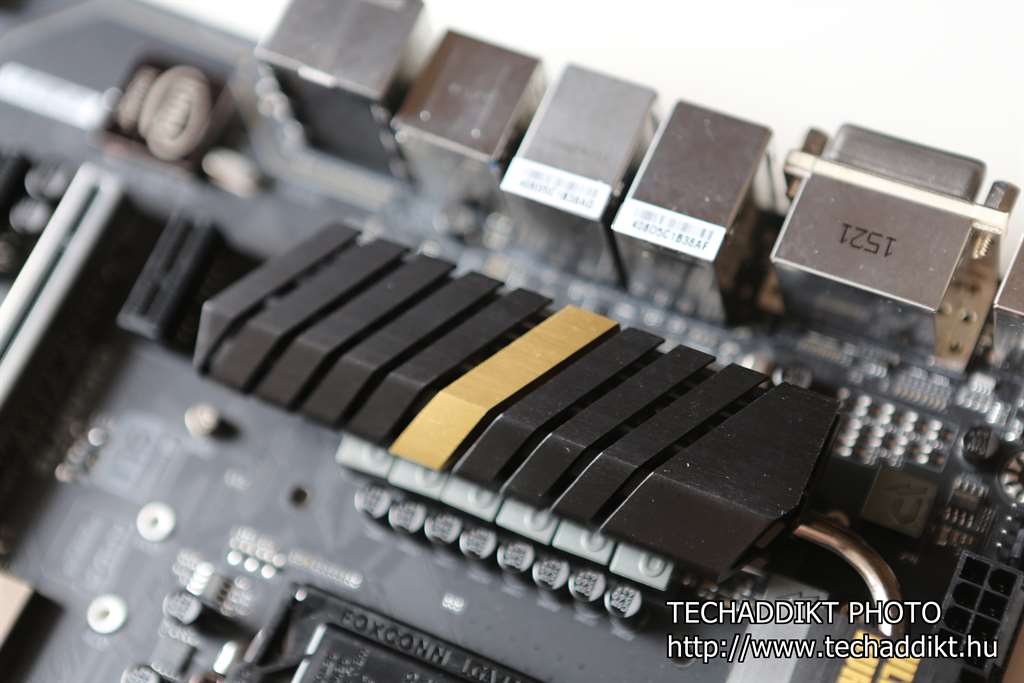

Ha jó alaplap, akkor jó hangzás is kötelező jellegű – a GIGABYTE Z170X-UD5 115 dB-s SNR HD Audio kodekkel rendelkezik, beépített végfokokkal, erősítővel. A magas minőségű hanglapkák hathatós zajszűrő rendszert kaptak, mely révén érezhetően garantált a kristálytiszta hangzás, legyen szó akár külső csatlakoztatott hangrendszerről, vagy magas érzékenységű fejhallgatóról.

gigabyte-z170x-ud5-teszt-techaddikt-002

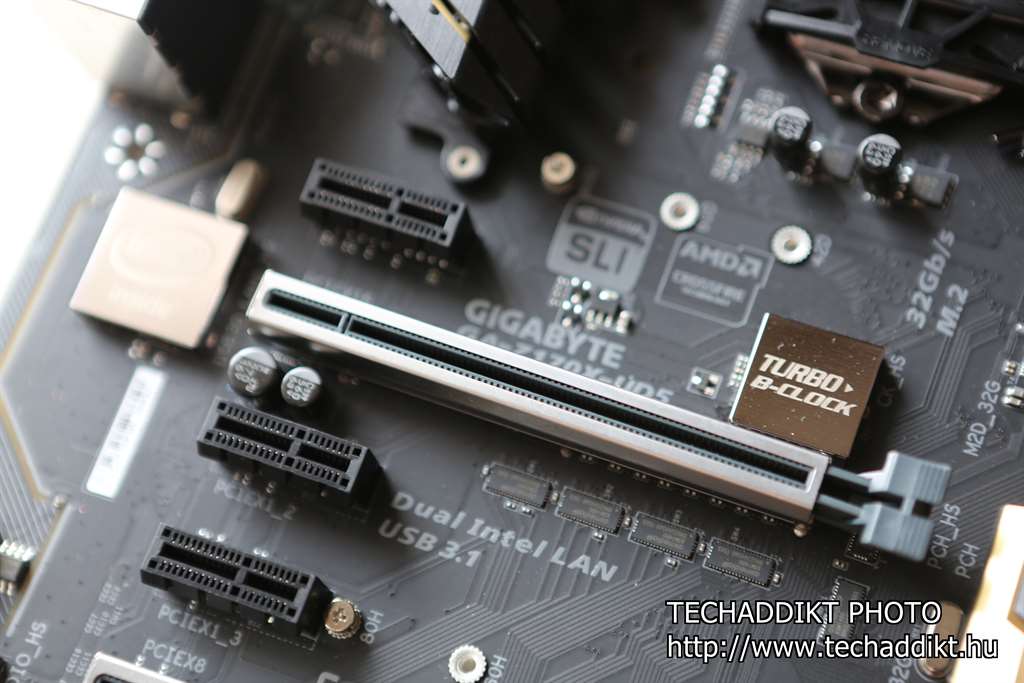

Természetesen a GIGABYTE tervezőmérnökei gondoltak arra is, hogy a GIGABYTE Z170X-UD5 játékra, rezzenéstelen internetkapcsolatot igénylő tevékenységre is használható legyen. Ennek folyományaként a nyákra dual Intel GbE LAN hálóuzati vezérlő került, s a legmagasabb hatékonyság érdekében ajánlatos telepíteni a cFos Speed Internet Accelerator alkalmazást is, mely a dobozban mellékelt CD-n is megtalálható – persze inkább a GIGABYTE support oldalán böngésszünk a legfrissebb szoftverek tekintetében, mindig jobban járunk.

gigabyte-z170x-ud5-teszt-techaddikt-014

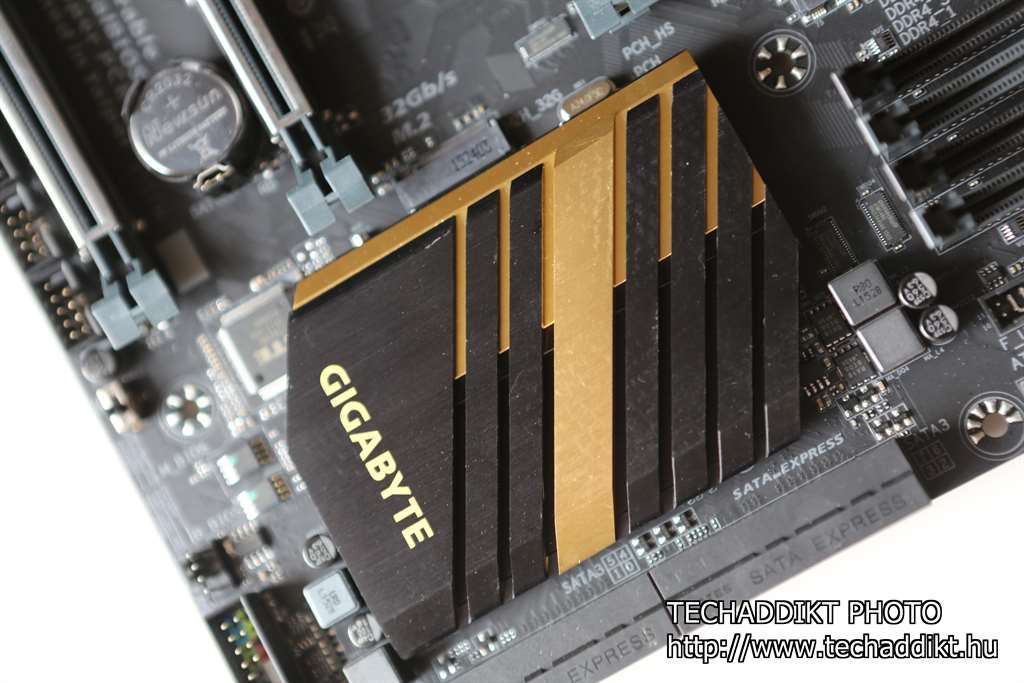

Ahhoz, hogy a leghatékonyabb finomhangolást elvégezzük,  a GIGABYTE Z170X-UD5 UEFI DualBios technológiát hívhatjuk segítségül: túl azon, hogy teljes mértékben finomhangolhatjuk a perifériák, egyéb opciók beállításait, a BIOS frissítése is csak pár kattintásnyi ténykedést igényel.

gigabyte-z170x-ud5-teszt-techaddikt-003

GIGABYTE Z170X-UD5 specifikációk

Támogatás Intel Core i7/Intel Core i5/Intel Core i3/Intel Pentium /Intel Celeron processzorokhoz (LGA1151)

L3 cache támogatás, CPU-tól függ

Chipset Intel® Z170 Express Chipset
Memória 4 x DDR4 DIMM aljzatok, akár 64 GB rendszermemória

Dual channel memória architektúra

DDR4 3466(O.C.) /3400(O.C.) /3333(O.C.) /3300(O.C.) /3200(O.C.) /3000(O.C.) /2800(O.C.) /2666(O.C.) /2400(O.C.) /2133 MHz

ECC UDIMM 1Rx8/2Rx8

non-ECC UDIMM 1Rx8/2Rx8/1Rx16

Extreme Memory Profile (XMP)

Fedélzeti integrált grafika Integrált grafikus processzor: Intel HD Graphics

1 x DVI-D port, supporting a maximum resolution of 1920×1200@60 Hz

1 x DisplayPort, supporting a maximum resolution of 4096×2304@60 Hz

1 x HDMI port, supporting a maximum resolution of 4096×2160@24 Hz

Maximum megosztott memória: 512 MB

Audio
  1. Realtek® ALC1150 codec
  2. High Definition Audio
  3. 2/4/5.1/7.1-channel
  4. S/PDIF Out támogatás
LAN
  1. 2 x Intel® GbE LAN chips (10/100/1000 Mbit)
Bővítő sínek, aljzatok 1 x PCI Express x16  @ x16 (PCIEX16)

1 x PCI Express x16  @ x8 (PCIEX8)

1 x PCI Express x16 @ x4 (PCIEX4)

4 x PCI Express x1

Multi-grafika 3 utas/2 utas AMD CrossFire és 2 utas NVIDIA SLI technológia
Tárolóhely interfész
  1. 2 x M.2 Socket 3 connectors (Socket 3, M key, type 2242/2260/2280 SATA & PCIe x4/x2/x1 SSD support)
  2. 3 x SATA Express connectors
  3. 6 x SATA 6Gb/s connectors (SATA3 0~5)
  4. Support for RAID 0, RAID 1, RAID 5, and RAID 10
    * Refer to “1-9 Internal Connectors,” for the supported configurations with the M.2, SATA Express, and SATA connectors.

Š ASMedia ASM1061 chip:

  1. 2 x SATA 6Gb/s (SATA3 6~7) AHCI
USB Chipset+Intel USB 3.1 vezérlő:

  1. 1 x USB Type-C™ port a hátsó panelen USB 3.1 támogatás
  2. 1 x USB 3.1 Type-A port (vörös) a hátsó panelen

Š Chipset:

  1. 7 x USB 3.0/2.0 port
  2. 6 x USB 2.0/1.1 port
Internal I/O csatlakozók
  1. 1 x 24-pin ATX main power connector
  2. 1 x 8-pin ATX 12V power connector
  3. 2 x M.2 Socket 3 connectors
  4. 3 x SATA Express connectors
  5. 8 x SATA 6Gb/s connectors
  6. 1 x CPU fan header
  7. 1 x water cooling fan header (CPU_OPT)
  8. 3 x system fan headers
  9. 1 x front panel header
  10. 1 x front panel audio header
  11. 1 x S/PDIF Out header
  12. 2 x USB 3.0/2.0 headers
  13. 2 x USB 2.0/1.1 headers
  14. 1 x Trusted Platform Module (TPM) header
  15. 1 x Thunderbolt™ add-in card connector
  16. 1 x serial port header
  17. 1 x Clear CMOS jumper
  18. 1 x power button
  19. 1 x reset button
  20. 1 x Clear CMOS button
  21. 1 x ECO button
  22. 1 x OC button
  23. Voltage measurement points
Hátlapi panel csatlakozók
  1. 2 x USB 2.0/1.1 ports
  2. 1 x PS/2 keyboard/mouse port
  3. 1 x DVI-D port
  4. 1 x DisplayPort
  5. 1 x HDMI port
  6. 3 x USB 3.0/2.0 ports
  7. 1 x USB Type-C™ port, with USB 3.1 support
  8. 1 x USB 3.1 Type-A port (red)
  9. 2 x RJ-45 ports
  10. 1 x optical S/PDIF Out connector
  11. 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)
I/O Controller
  1. iTE® I/O Controller Chip
H/W monitorozás
  1. System voltage detection
  2. CPU/System/Chipset temperature detection
  3. CPU/CPU OPT/System fan speed detection
  4. CPU/System/Chipset overheating warning
  5. CPU/CPU OPT/System fan fail warning
  6. CPU/CPU OPT/System fan speed control
    * Whether the fan speed control function is supported will depend on the cooler you install.
BIOS
  1. 2 x 128 Mbit flash
  2. Use of licensed AMI UEFI BIOS
  3. Support for DualBIOS
  4. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Kiegészítők
  1. Support for APP Center
    * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
    3D OSD
    @BIOS
    Ambient LED
    AutoGreen
    Cloud Station
    EasyTune
    Easy RAID
    Fast Boot
    Smart TimeLock
    Smart Keyboard
    Smart Backup
    System Information Viewer
    USB Blocker
  2. Support for Q-Flash
  3. Support for Smart Switch
  4. Support for Xpress Install
Bundle szoftver
  1. Norton Internet Security (OEM version)
  2. Intel Smart Response Technology
  3. cFosSpeed
OS
  1. Support for Windows 10/8.1/7
    * Please download “Windows USB Installation Tool” to install Windows 7.
Szabvány
  1. ATX Form Factor; 30.5cm x 24.4cm
Doboz tartalom
  1. GA-Z170X-UD5 motherboard
  2. Motherboard driver disk
  3. User’s Manual
  4. Quick Installation Guide
  5. Four SATA cables
  6. I/O Shield
  7. One 2-Way SLI bridge connector
  8. One G Connector
  9. One pack of back I/O dust covers

Még több fotó: Techaddikt.hu Facebook oldal
A cikkhez tartozó fényképeket Canon EOS-1D Mark II fényképezővel készítettük.
Az online- és egyéb kommunikációnkhoz ASUS ZenFone 2 okostelefont használunk.
Együttműködő partnereink: Acer Hungary, ASUSGigabyte, SonyEpson, Kaspersky Lab, Canon, Camera Kft., Nike
Utómunka hardver: ASUSAcer, Gigabyte
ÉRTÉKELÉS
Kialakítás
90 %
Hatékonyság
86 %
Stabilitás
89 %
Overclock ráta
89 %
Ár-érték arány
85 %
